“医保影像云”基础规范

（一）JPG/PNG 格式图像浏览页面要求

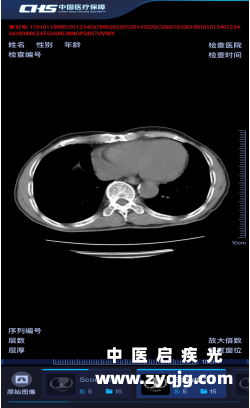

图 11 JPG/PNG 格式设计页面（参考）

1.图像展示

JPG/PNG 格式页面中间部分为图像展示区域，支持 DICOM图像清晰浏览，且固定显示四角信息，包括：

（1）图像展示：显示影像检查 DICOM 图像；

（2）四角信息：显示影像检查图像关键信息（如设计图所示）。

2.导航条信息展示

JPG/PNG 格式页面下方为导航条信息展示区域，呈现影像检查图像关键信息，包括：

（1）检查类型：清晰标注 CT、DR、MRI 等影像检查类型；

（2）序列缩略图：支持可视化预览，以缩略图形式呈现各影像序列；

（3）序列名称：以文字性描述标注序列信息；

（4）序列编号：显示当前影像检查图像的序列编号；

（5）序列图像数：显示当前序列包含的图像总数量。

（二）DICOM 格式图像浏览页面要求

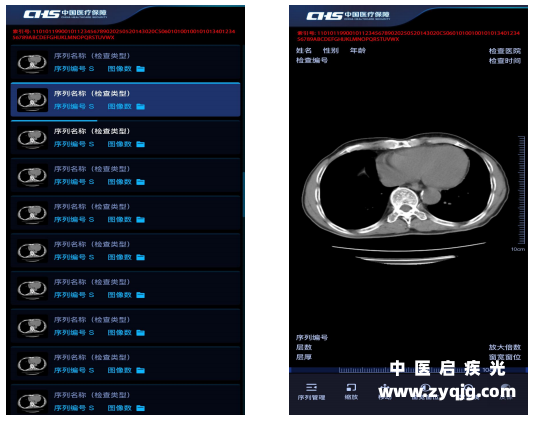

图 12 序列管理设计图（参考） 图 13 DICOM 格式设计图（参考）

1.图像展示

DICOM格式页面中间部分为图像展示区域，支持DICOM图像清晰浏览，且固定显示四角信息，包括：

（1）图像展示：显示影像检查DICOM图像；

（2）四角信息：显示影像检查图像关键信息（如设计图所示）。

2.功能操作

DICOM格式页面下方为图像展示区域和功能操作区域，集成临床阅片所需的基本功能，包括：

（1）序列管理：支持导航条信息展开/收起功能，展示影像检查图像关键信息，包括：检查类型、序列缩略图、序列名称、序列编号、序列图像数量等；

（2）导航条信息展开/收起：默认收起，展开后可展示检查序列，缩略图、序列名称、序列编号及序列图像数量等；

（3）基础浏览操作：支持双指缩放控制，单指移动及动态播放等触控交互功能；

（4）缩放：支持图像放大缩小查看；

（5）移动：支持移动图像位置以查看不同区域；

（6）窗宽窗位：支持调节影像的灰度范围和中心灰度值，并支持快速调用预设标准窗宽窗位参数；

（7）放大镜：支持影像局部区域进行实时放大；

（8）反像：支持反转影像的明暗色调；

（9）测量：支持直线测量、矩形测量、椭圆测量、角度测量等常规测量，以及COBB角测量、自由测量、CT值测量、心胸比测量等功能；

（10）标记：支持在影像关键位置做标注说明；

（11）定位线：在影像上叠加标识位置的定位线；

（12）镜像：支持水平镜像、垂直镜像；

（13）旋转：支持影像可按顺时针/逆时针方向转动；

（14）动态播放：按顺序连续播放序列影像，呈现动态效果；

（15）伪彩显示：支持用伪彩增强影像的细节对比；

（16）MPR：支持冠状位、矢状位、轴状位重建影像；

（17）MIP：支持最大密度投影图像处理功能；

（18）MinIP：支持最小密度投影图像处理功能。
